首頁 > 行業新聞 > 徠卡DISTO S910激光測距儀在刑事案件現場勘察中的應用

徠卡DISTO S910激光測距儀在刑事案件現場勘察中的應用

2019-10-17 熱度:4820 ℃

  1,工作中的痛點

  為了避免破壞現場,需要非接觸測量,傳統的皮尺卻無法實現。

  現場需要測量各個證物的位置關系及其在房間的相對位置,但是普通的測距儀無法實現。

  2,傳統測量方式

  現場一名刑偵人員使用皮尺或普通測距儀測量距離,另一名刑偵人員使用紙、筆繪制草圖并記錄數據。

  3,方案優化設想

  是否有一個輕便小巧且操作簡單的儀器,可以直接非接觸測量各個證物和房間,并輸出CAD圖形文件?徠卡DISTO S910手持激光測距儀掌上全站儀)就可以實現,而且還可以測量血泊面積、痕跡角度等。

  4,主要測量功能

  將儀器放置在現場,旋轉儀器,依次測量各個證物及房角,輸出CAD圖形文件及各被測點的照片。

  順時針或逆時針測量血泊邊緣點,得到血泊面積。

  5,操作步驟說明

  證物測量-架設儀器

   可使用底座放置在桌面或地面測量(如下圖左側)。

   可使用專業適配器和三腳架,照準更精確(如下圖右側)。

  注:徠卡DISTO S910激光測距儀套裝包含主機、適配器、三腳架和儀器箱等。

徠卡DISTO S910套裝

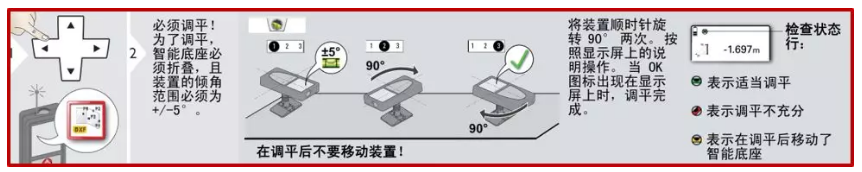

  證物測量-智能整平

   按“FUNC”進入功能菜單,選擇DXF數據采集功能。

   儀器自動進入整平界面,豎直旋轉儀器至大致水平,儀器開始自動校準。

   順時針?biāo)叫D(zhuǎn)儀器90°,儀器開始自動校準。

   再次順時針?biāo)叫D(zhuǎn)儀器90°,儀器開始自動校準。

   屏幕顯示“√”,整平完成。

  注:校準期間請勿觸碰儀器。

手持激光測距儀校準

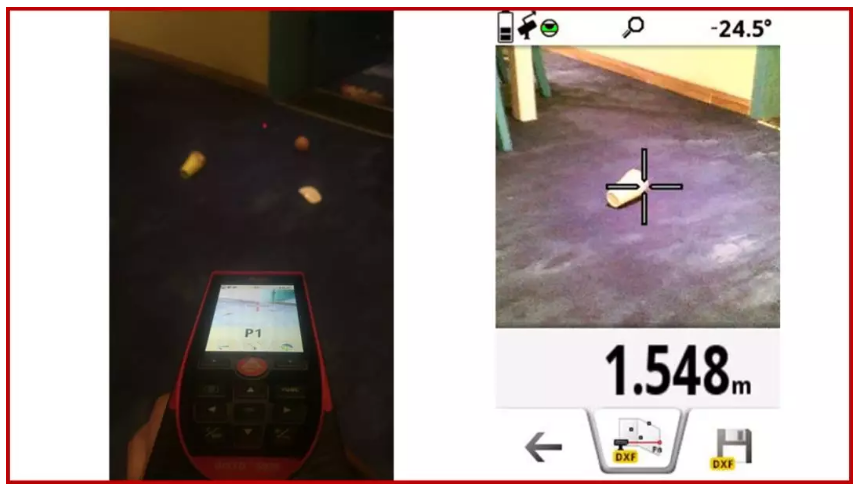

  證物測量-數據采集

   按“數碼取景器”按鈕打開照準輔助攝像頭,上下鍵縮放,左右鍵調明亮。

   依次照準需要測量的證物,按“DIST”鍵測量。

   如需測量房屋,再依次測量各房角點。

   測量完畢,點擊“保存”按鈕。

  注:單個CAD文件中點數最多30個,如果需要在一個圖形文件中測量更多點,請使用手機或PC端傳輸軟件。

數據采集

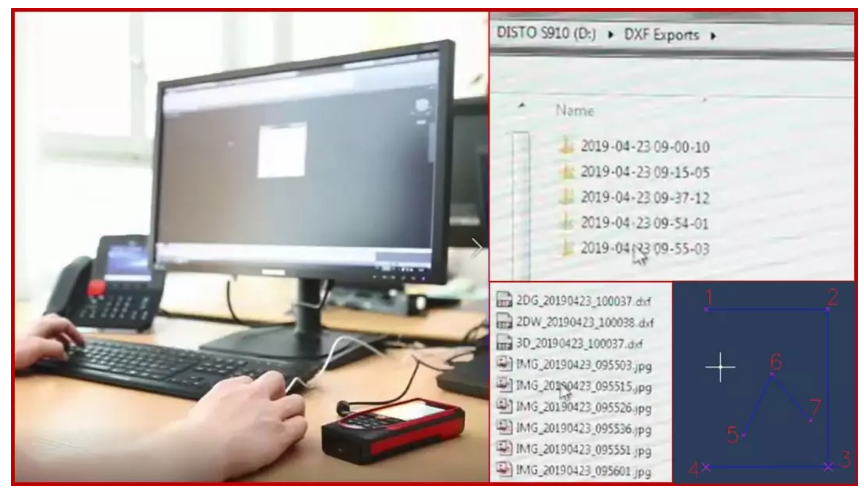

  證物測量-數據導出

   用micro USB線連接DISTO S910和PC。

   打開S910存儲器,拷貝出項目文件夾。

  注:每個項目都有平面、立面、三維3個CAD圖形文件及每個點的照片。

項目數據文件導出

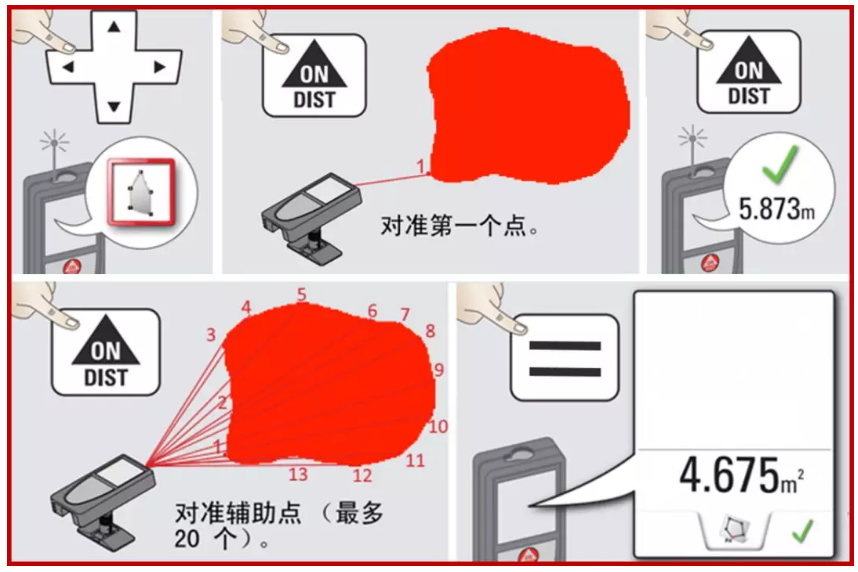

  血泊面積測量

   架設儀器后選擇“智能面積”功能。

   按照順時針或逆時針的方向,依次測量血泊邊緣,可使用“數碼取景器”輔助照準。

   血泊邊緣點測量結束后,點擊“=”按鍵,得到血泊面積。

  注:每個血泊最多可測20個邊緣點。

血泊面積測量

  6,應用價值分析

   相比卷尺、皮尺等,可實現非接觸測量,保護案發現場。

   采用三維測量的方式,相比卷尺、皮尺等,數據更加精準。

   相比全站儀、掃描儀等,重量更輕,操作及數據處理難度大大簡化。

   直接輸出CAD圖形文件,測量點自動拍照,簡化數據處理難度。
